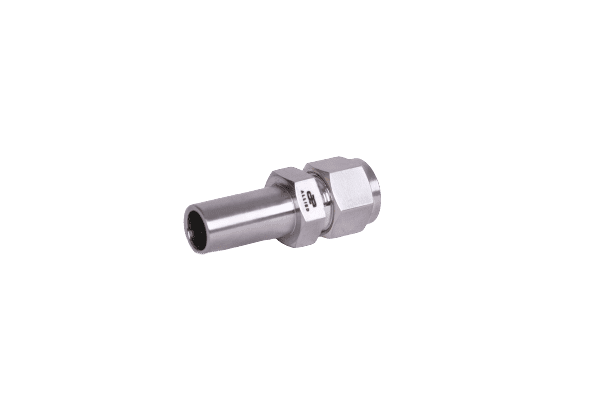

REDUCER

For fractional Tube to fractional ports connection

TUBE OD	TUBE OD	DIMENSIONS IN INCH				PART NO.
T	Tx	E	F	G	L
T	Tx	E	F	G	L
1/8	1/8	0.08	7/16	7/16	1.06	AR-2-2
1/8	3/16	0.09	7/16	7/16	1.09	AR-2-3
1/8	1/4	0.09	7/16	7/16	1.16	AR-2-4
1/8	3/8	0.09	7/16	7/16	1.22	AR-2-6
1/8	1/2	0.09	9/16	7/16	1.48	AR-2-8
3/16	1/8	0.08	7/16	1/2	1.11	AR-3-2
3/16	1/4	0.12	7/16	1/2	1.20	AR-3-4
1/4	1/8	0.08	1/2	9/16	1.16	AR-4-2
1/4	3/16	0.12	1/2	9/16	1.19	AR-4-3
1/4	1/4	0.19	1/2	9/16	1.25	AR-4-4
1/4	5/16	0.19	1/2	9/16	1.28	AR-4-5
1/4	3/8	0.19	1/2	9/16	1.31	AR-4-6
1/4	1/2	0.19	9/16	9/16	1.53	AR-4-8
1/4	5/8	0.19	11/16	9/16	1.60	AR-4-10
1/4	3/4	0.19	13/16	9/16	1.59	AR-4-12
5/16	3/8	0.25	9/16	5/8	1.36	AR-5-6
5/16	1/2	0.25	9/16	5/8	1.58	AR-5-8
3/8	1/4	0.19	5/8	11/16	1.34	AR-6-4
3/8	3/8	0.28	5/8	11/16	1.41	AR-6-6
3/8	1/2	0.28	5/8	11/16	1.62	AR-6-8
3/8	5/8	0.28	11/16	11/16	1.69	AR-6-10
3/8	3/4	0.28	13/16	11/16	1.69	AR-6-12
1/2	1/4	0.19	13/16	7/8	1.37	AR-8-4
1/2	3/8	0.28	13/16	7/8	1.44	AR-8-6
1/2	1/2	0.39	13/16	7/8	1.66	AR-8-8
1/2	5/8	0.41	13/16	7/8	1.72	AR-8-10
1/2	3/4	0.41	13/16	7/8	1.72	AR-8-12
1/2	1	0.41	1 1/16	7/8	1.97	AR-8-16
5/8	3/4	0.50	15/16	1	1.75	AR-10-12
5/8	7/8	0.50	15/16	1	1.81	AR-10-14
5/8	1	0.50	1 1/16	1	2.00	AR-10-16
3/4	1/2	0.39	1 1/16	1 1/8	1.75	AR-12-8
3/4	1	0.39	1 1/16	1 1/8	2.06	AR-12-16
